上海S20-4000KVA变压器：技术特性、应用适配与全生命周期管理深度解析

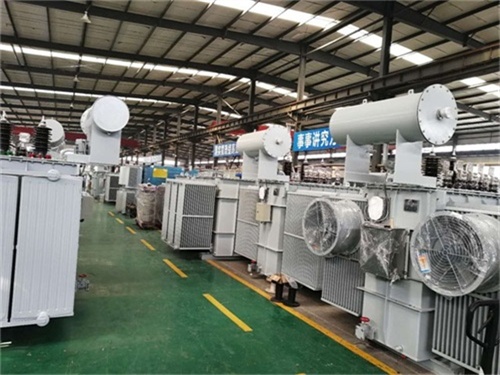

　　上海S20-4000KVA变压器是新一代高效节能型油浸式电力变压器，属于GB 20052-2020二级能效标准产品，空载损耗较S11型降低20%，负载损耗优化10%，适用于大型工业、数据中心、城市配电网等中高压场景。以下从技术参数、结构创新、应用场景、运维管理及经济性分析五个维度展开详细解析：

　　一、核心技术参数与性能指标

　　二、结构创新与材料升级

　　1. 铁芯技术：阶梯接缝卷铁芯+高导磁硅钢片

　　阶梯接缝卷铁芯：

　　采用45°阶梯接缝结构，接缝数量减少70%，磁阻降低15%。

　　优势：空载电流降低30%，噪声下降5-7dB，磁通密度均匀性提升20%。

　　高导磁硅钢片：

　　选用0.23mm厚激光刻痕硅钢片，单位损耗≤1.0W/kg(50Hz，1.7T)。

　　效果：空载损耗较传统硅钢片降低18%，铁芯重量减轻12%。

　　2. 绕组设计：连续换位导线+轴向油道

　　连续换位导线：

　　绕组采用双玻璃丝包连续换位导线，导线间换位节距≤50mm，减少环流损耗。

　　测试数据：附加损耗降低15%，绕组温升降低6-8℃。

　　轴向油道+径向油道：

　　绕组内部设置垂直油道(轴向)与水平油道(径向)，形成“井”字形油流路径，散热效率提高20%。

　　效果：在40℃环境温度下，绕组热点温度较传统设计降低10-12℃。

　　3. 油箱与散热：片式散热器+智能温控

　　片式散热器：

　　采用高频焊管片式散热器，散热面积较传统散热器增加30%。

　　优势：冷却效率提升25%，风机数量减少1组(ONAF模式下)。

　　智能温控系统：

　　负载率<50%：自然冷却(ONAN)

　　负载率50%-90%：启动1组风机

　　负载率>90%：启动全部风机(ONAF模式)

　　配置PT100温度传感器+PID控制器，根据负载自动调节冷却强度：

　　三、典型应用场景与适配性分析

　　1. 大型工业园区：高负载率+谐波抑制

　　场景特点：

　　负载波动大(日负荷率80%-)，需兼顾能效与过载能力。

　　非线性负载占比高(如电弧炉、中频感应炉)，谐波畸变率(THD)可达20%-30%。

　　上海S20适配方案：

　　Dyn11联结组：有效抑制三次谐波(THD≤4%)，减少中性线电流过载风险。

　　ONAF冷却模式：短期过载能力提升至5000KVA(1.25倍额定容量)，满足峰值负载需求。

　　谐波治理接口：预留RS485/Modbus协议接口，可接入无源滤波器(PPF)或有源滤波器(APF)实现谐波动态补偿。

　　2. 数据中心：紧凑空间+高可靠性

　　场景特点：

　　安装空间受限(如模块化机房、屋顶)，需紧凑型设计。

　　对供电连续性要求高(可用性≥99.999%)，需快速响应负载变化。

　　上海S20适配方案：

　　低损耗设计：空载损耗较S11型降低20%，减少无功功率损失，提升功率因数。

　　智能温控系统：响应时间≤2秒，冷却强度无级调节，避免温度波动导致绝缘老化。

　　冗余配置：支持N+1冗余设计，单台故障时剩余变压器可承载80%负载。

　　3. 城市配电网：环境适应+低噪声

　　场景特点：

　　安装于居民区或商业区，对噪声敏感(昼间噪声≤55dB)。

　　环境恶劣(如高温、高湿、盐雾)，需高防护等级。

　　上海S20适配方案：

　　油箱涂层：环氧富锌底漆(100μm)+氟碳面漆(80μm)，耐盐雾≥2000小时。

　　套管：采用硅橡胶复合套管，耐污秽等级达IV级(爬电比距≥31mm/kV)。

　　油箱表面覆盖8mm厚阻尼材料，降低振动噪声4-6dB。

　　风机采用低噪声离心风扇，噪声值≤52dB(1m处)。

　　降噪设计：

　　防护升级：

　　四、智能化运维管理方案

　　1. 在线监测系统：全参数覆盖

　　核心功能：

　　局部放电监测：采用超声波+特高频(UHF)双传感器，定位精度≤0.5m。

　　油中溶解气体分析(DGA)：内置光声光谱传感器，实时监测H₂、CO、CH₄等7种气体含量，检测灵敏度≤0.5μL/L。

　　铁芯接地电流监测：检测铁芯多点接地故障(灵敏度≤1mA)，避免铁芯烧毁。

　　绕组热点温度监测：采用光纤光栅传感器，直接测量绕组更热点温度(精度±1.5℃)。

　　数据平台：

　　支持IEC 61850协议，接入调度自动化系统(D5000/OPEN5200)。

　　生成健康度评分(0-100分)，低于70分触发预警，低于50分建议检修。

　　2. 预防性试验：关键项目与周期

　　3. 故障应急处理：典型案例与流程

　　案例1：分接开关接触不良

　　现象：电压波动超过±5%，分接位置指示异常。

　　处理：

　　切换至备用档位(如2档→4档)。

　　停运后检查接触头磨损情况(接触电阻≤500μΩ)。

　　更换损坏触头或整体更换分接开关。

　　案例2：套管爆炸

　　现象：套管破裂，油位急剧下降，伴随放电声。

　　处理：

　　立即断开变压器高低压侧开关，隔离故障。

　　排放剩余变压器油至专用油桶，防止环境污染。

　　更换同型号套管，并进行耐压试验(35kV，1分钟无击穿)。

　　五、经济性与环保效益分析

　　1. 全生命周期成本(LCC)对比
